Ванны колокольного и барабанного типа

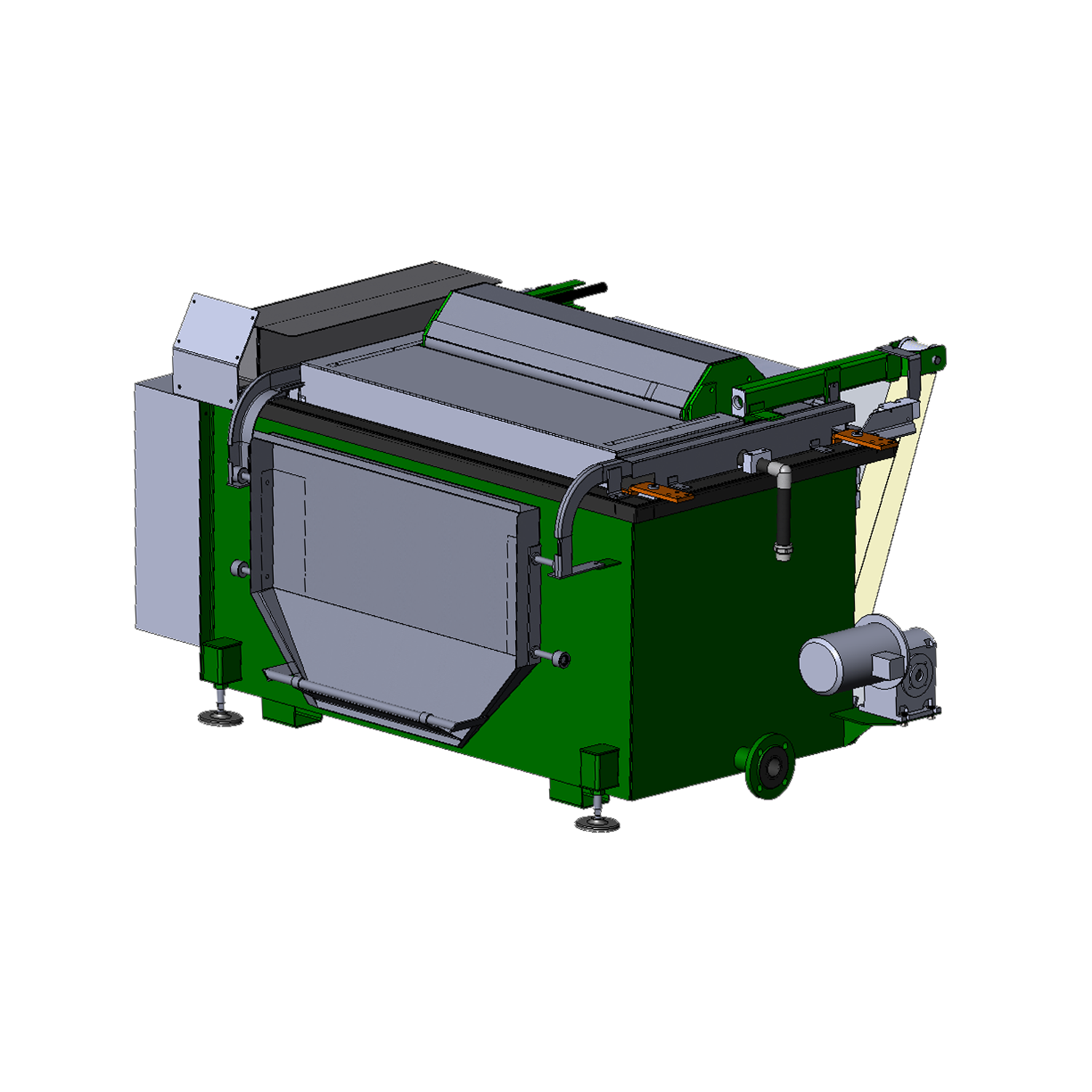

Установка покрытия деталей насыпью предназначена для нанесения гальванических покрытий на детали обрабатываемые в насыпном виде, кроме хромирования, анодного окисления, покрытия из фторосодержащих электролитов.
- Основой установки является ванна, изготовленная из полипропилена. На борту ванны установлены опорные подшипники, на которые опирается рама с электроприводом и погружаемым в ванну шестигранным барабаном с крышкой.

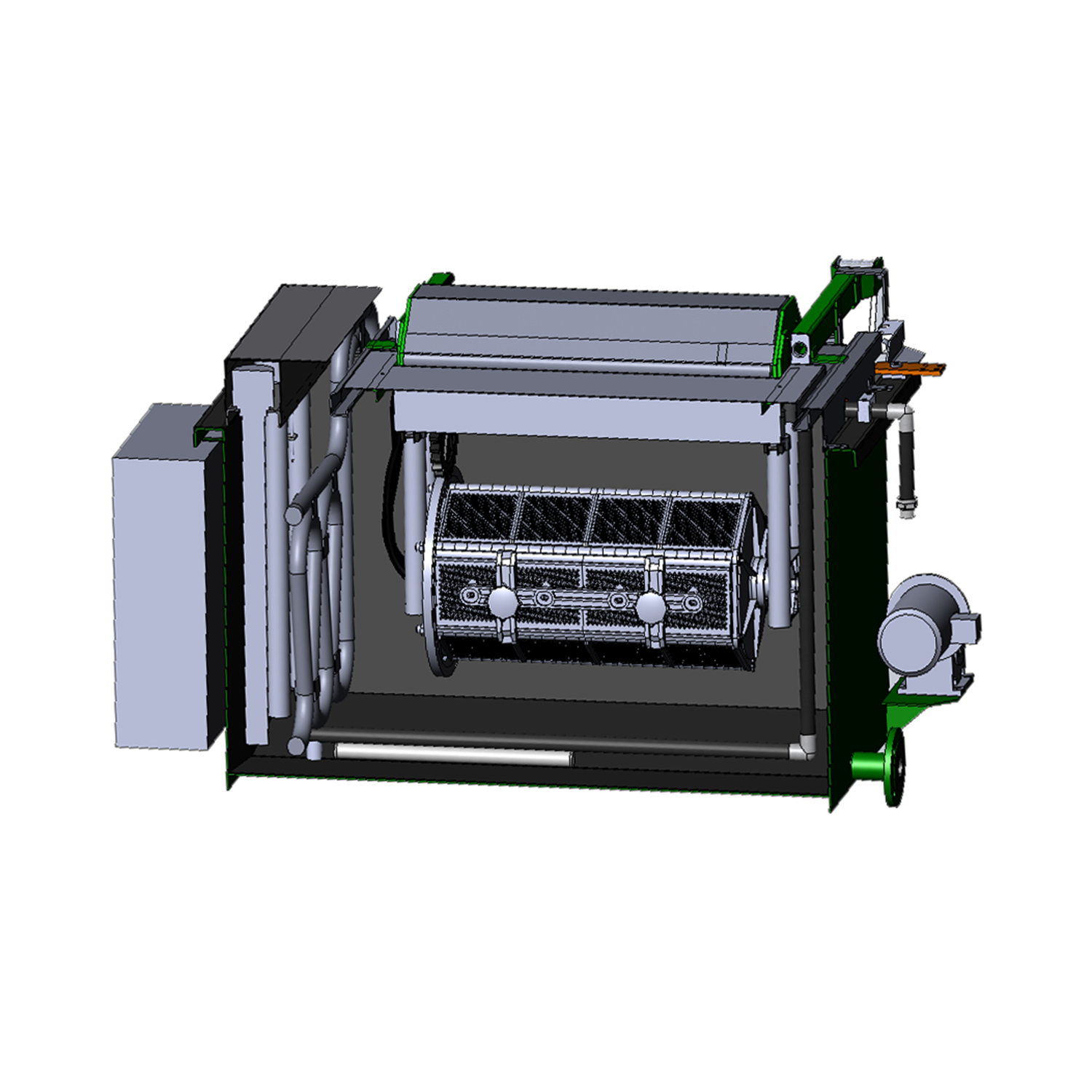

- Барабан изготавливается как из литьевых полипропиленовых панелей или сварной конструкции из листового полипропилена. Внутрь барабана введены два катодных наконечника. Барабан и загружаемые в него детали уравновешиваются силовыми пружинами и противовесом.
Комплектация
- Подъём барабана осуществляется ручным способом или механизированным при помощи привода. Для разгрузки деталей предусмотрен перфорированный лоток из нержавеющей стали.
- Для управления приводом барабана и электронагревателями установка оборудована электрошкафом с кнопочным пультом. Для подвода технологического тока ванна оборудована анодными штангами.
Примечание: Ванны могут комплектоваться различными выпрямительными агрегатами и другими узлами в зависимости от технологического процесса.

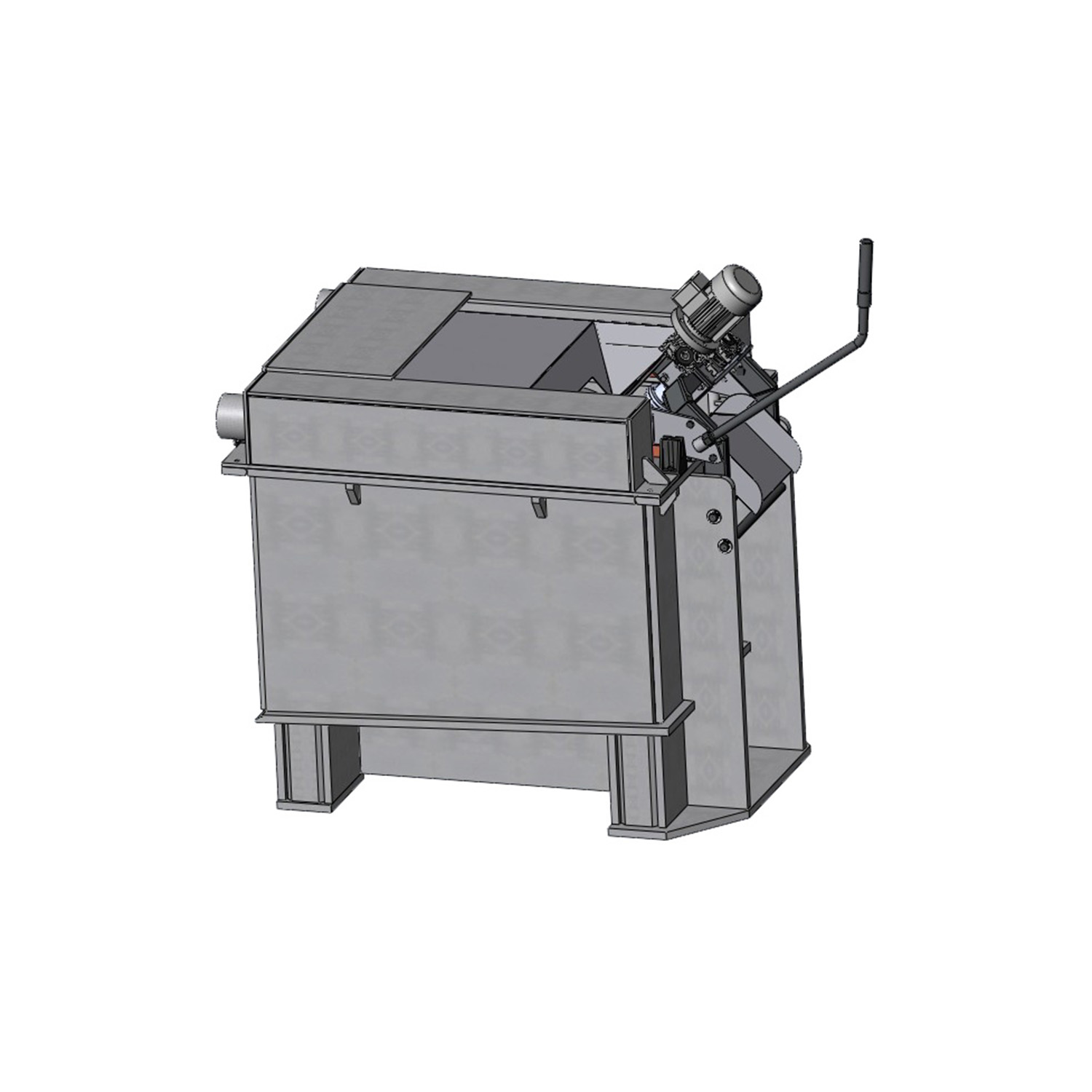

Ванны колокольные предназначены для нанесения электрохимических покрытий на мелкие детали в насыпном виде, кроме операций хромирования, анодирования и электрополирования.
- Ванна представляет собой ёмкость с погружным вращающимся перфорированным колоколом, выполненным из полипропилена и соединённым с приводом вращения. Привод вращения состоит из мотор-редуктора, вала, токопровода и кронштейнов, с помощью которых привод крепится к ванне. Для загрузки деталей в колокол предусмотрен лоток.
Комплектация
- Для удаления вредных выделений с зеркала раствора ванна снабжена бортовым отсосом.
- Для подвода технологического тока ванна оборудована анодными штангами.
Конструктивные особенности
Выгрузка деталей осуществляется при опрокидывании колокола через лоток выгрузки в перфорированную корзину. Ванна может комплектоваться устройствами для охлаждения или нагрева электролита.
Конструкционные материалы ванны подбираются исходя из стойкости к технологическому раствору (полипропилен, нержавеющая сталь и т.д.)
Технические характеристики
Исполнения ванн колокольных
Примечание: ванны могут комплектоваться различными выпрямительными агрегатами и другими узлами в зависимости от технологического процесса.
